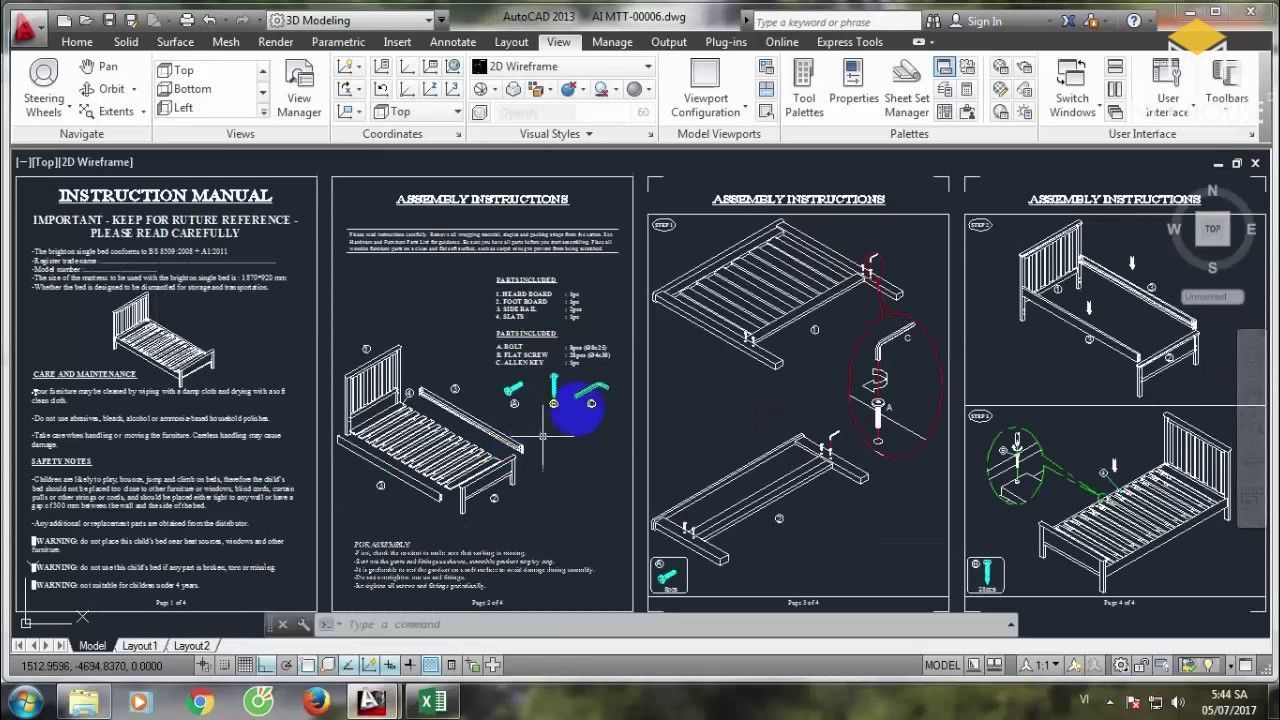

Cách đọc bản vẽ đồ gỗ

Cách đọc bản vẽ đồ gỗ, cũng như cách đọc và hiểu những ký hiệu trong bản vẽ là điều không thể thiếu khi thiết kế nội thất gỗ. Chính vì vậy trong bài viết ngày hôm nay chuyên mục kiến thức nội thất xin chia sẻ tới bạn đọc một số thông tin chi tiết về tầm quan trọng của việc đọc bản vẽ đồ gỗ.

Hi vọng bài viết hướng dẫn đọc bản vẽ gỗ nội thất sau đây sẽ là những thông tin hữu ích giúp bạn trong quá trình thiết kế nội thất gỗ.

Tầm quan trọng của việc đọc bản vẽ đồ gỗ nội thất

Khi bạn biết cách đọc bản vẽ thiết kế nội thất gỗ căn nhà của mình sẽ giúp chủ nhà và nhà thiết kế làm việc được ăn ý với nhau hơn. Từ đó có thể đưa ra được những tiếng nói chung cho ý tưởng thiết kế của ngôi nhà mình.

Tầm quan trọng của việc đọc bản vẽ đồ gỗ nội thất
Tầm quan trọng của việc đọc bản vẽ đồ gỗ nội thất

Các ngôn ngữ kỹ thuật của cách đọc bản vẽ đồ gỗ được cả thế giới dùng và theo nguyên tắc nhất định. Cho dù có khác nhau về ngôn ngữ, thế nhưng chỉ cần xem bản vẽ thiết kế đồ nội thất là các nhà thiết kế có thể làm việc được với nhau. Chính vì thế trong thiết kế nội thất đồ gỗ hay bất kỳ thiết kế nào thì việc đọc được bản vẽ là vô cùng quan trọng.

Bản vẽ đồ gỗ chính là cầu nối giữa nhà thiết kế nội thất gỗ và gia chủ thăng hoa ý tưởng
Bản vẽ đồ gỗ chính là cầu nối giữa nhà thiết kế nội thất gỗ và gia chủ thăng hoa ý tưởng

Bản vẽ đồ gỗ chính là cầu nối giữa nhà thiết kế nội thất gỗ và gia chủ thăng hoa ý tưởng.

Trong giai đoạn thiết kế, nhà thiết kế sẽ làm việc và trình bày với gia chủ các phần bản vẽ sau để đi đến thống nhất ý tưởng thiết kế nội thất cho căn nhà.

Cách đọc bản vẽ đồ gỗ

  • Sau khi tưởng tượng cắt bỏ đi phần trên của ngôi nhà, mặt bằng là hình chiếu phần còn lại của 1 tầng của ngôi nhà lên mặt phẳng.
  • Phần mặt bằng sẽ bố trí các vật dụng và phân vùng phòng, lối đi lại được bố trí trong phạm vi 1 tầng của ngôi nhà.

Tóm lại: Cách đọc bản vẽ mộc không phức tạp như chúng ta nghĩ. Mọi thứ sẽ được thể hiện ngay trong bản vẽ. Từ đó bạn có thể biết không gian nhà bạn tương lai sẽ như thế nào.

Cách đọc bản vẽ kết cấu đồ gỗ

Sau đây là các ký hiệu các loại gỗ và mặt cắt cơ bản.

Ký hiệu các loại gỗ và mặt cắt
Ký hiệu các loại gỗ và mặt cắt

Chú thích cho các mục 1 và 2:

n: -số lượng thanh gỗ (ở đây n =2)

D: -trị số đường kính thanh gỗ l -trị số chiều dài thanh gỗ

Chú thích cho các mục 3, 4 và 5

n: -số lượng gỗ hộp hay gỗ hộp vát cạnh

h: -trị số kích thước lớn của mặt cắt – kí hiệu chung cho các loại gỗ tấm

b: -trị số kích thước nhỏ của mặt cắt

l: -trị số chiều dài gỗ hộp

Ký hiệu các loại gỗ và mặt cắt - Bản 01
Ký hiệu các loại gỗ và mặt cắt – Bản 01
Ký hiệu các loại gỗ và mặt cắt - Bản 03
Ký hiệu các loại gỗ và mặt cắt – Bản 03
Ký hiệu các loại gỗ và mặt cắt - Bản 04
Ký hiệu các loại gỗ và mặt cắt – Bản 04

Chú thích: Các kí hiệu trên đây dùng cho các bản vẽ có tỉ lệ lớn hơn 1: 50

Đối với các bản vẽ có tỉ lệ 1: 50 hoặc nhỏ hơn, trên mặt cắt vẽ các đường gạch gạch nghiêng 450 so với đường bao và cách nhau khoảng 0, 5-1, 5mm.

Tính diện tích trong cad

Tính tổng diện tích bản vẽ trong cad là điều mà các nhà thiết kế thường thực hiện sau khi đã có bản vẽ thiết kế đồ gỗ nội thất.

Bước 1: Download lisp tính tổng diện tích các hình trong Auto CAD.

Bước 2: Load lisp vào CAD

Bước 3: Nhập lệnh S2A/Enter, lúc này Lisp sẽ hỏi bạn Are you ok?

Có 2 gợi ý trả lời:

– Yes: Lisp sẽ chuyển bạn qua bước chọn đối tượng cần tính diện tích.

– No: Lúc này sẽ xuất hiện một hộp thoại yêu cầu bạn cài đặt các thông số hiển thị kết quả như sau:

Bước 4: Sau khi kết thúc tùy chọn ở bước 3 bạn tiến hành chọn các hình kín cần tính tổng diện tích và sau đó nhấn Enter hoặc phím cách

Bước 5: Chọn 1 điểm bất kỳ để đặt Text hiển thị kết quả.

Hy vọng cách đọc bản vẽ đồ gỗ nội thất cùng cách tính tổng diện tích trong cad trên đây sẽ là những thông tin bổ ích trong quá trình hoàn thiện ngôi nhà của bạn. Nếu như bạn còn bất cứ những băn khoăn thắc mắc nào.

Hãy liên hệ tới Nội thất My House. Chúng tôi luôn sẵn sàng giải đáp mọi băn khoăn thắc mắc của bạn.
